Så döljs FTX-kanalerna i ett tvåplanshus

Övervåningen är enkel. Kanalerna ligger på vinden och donen går ner genom taket. Men hur når tilluften sovrummet på nedre plan utan ett blankt rör genom hela hallen?

Det är där schakten kommer in. En grupp kanaler leds vertikalt genom huset och byggs in i en garderob, ett hörn eller ett utrymme som redan används för installationer. Rätt planerat syns resultatet betydligt mindre än många tror.

Kanaldragningen börjar på ritningen

FTX-systemet ska föra in filtrerad luft i sovrum och vardagsrum och ta ut använd luft ur kök och våtrum. Varje rum behöver ett beräknat flöde. Kanalerna kan därför inte placeras enbart efter var de är lättast att gömma.

Vi ritar först vilka rum som behöver tilluft och frånluft. Därefter letar vi efter gemensamma vägar mellan våningarna. Boverket beskriver de grundläggande kraven på ventilation och luftväxling. Vår uppgift är att uppfylla funktionen med så små ingrepp i huset som möjligt.

En bra kanalväg har fyra egenskaper:

• den når rätt rum
• den ger plats för rätt kanaldimension
• den går att montera och isolera
• den kan byggas in utan att viktiga delar blockeras

Garderoben är ofta den enklaste vägen

En garderob som står ovanför eller nära rätt rum kan ge en rak väg mellan våningarna. Kanalerna samlas längst bak eller i ett hörn och byggs in. Du förlorar en del förvaringsutrymme, men slipper ett synligt schakt mitt på väggen.

Vi mäter hela vägen innan håltagning. Golvbjälkar, ledningar och bärande delar kan göra att vägen behöver flyttas. Därför räcker det inte att titta på garderoben från utsidan.

Be att få se hur mycket av garderoben som försvinner och vem som återställer hyllor och ytskikt. Den färdiga lösningen ska vara med i samtalet, inte bara hålet mellan våningarna.

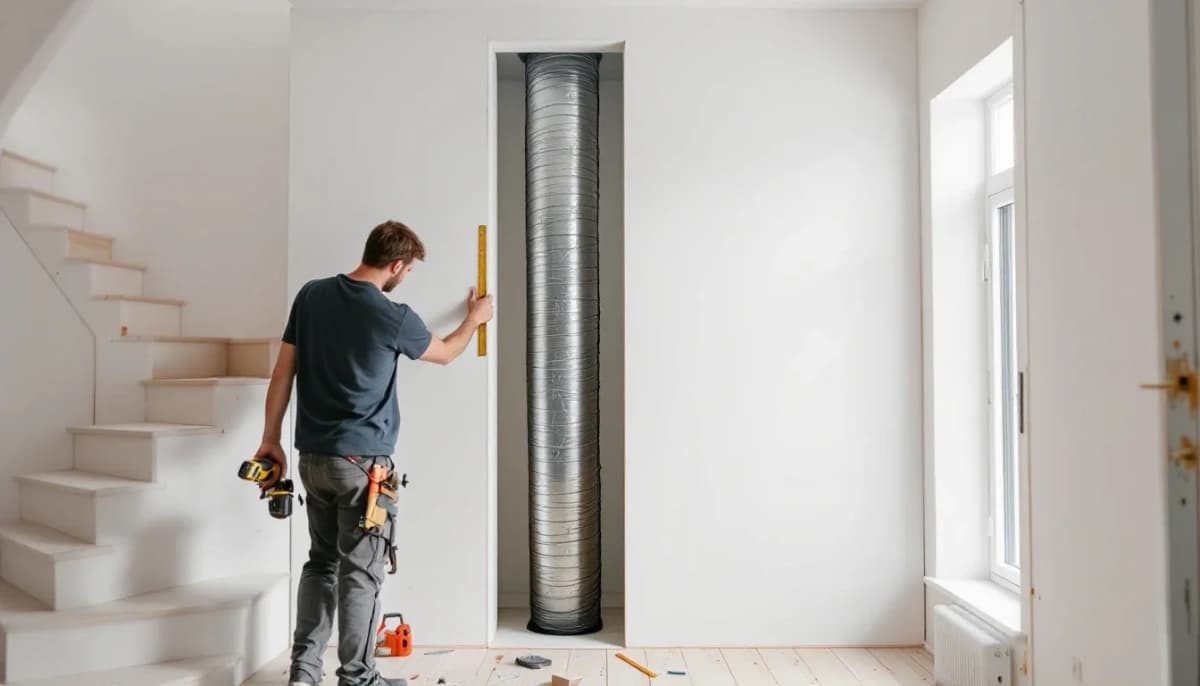

Ett hörn kan bli ett diskret schakt

Finns ingen lämplig garderob går det ofta att bygga ett vertikalt schakt i ett rumshörn. Storleken beror på hur många kanaler som ska passera och vilka dimensioner systemet kräver.

Schaktet kläs vanligen in så att det blir en del av väggen. Det kan sedan spacklas och målas. Just återställningen är en punkt som lätt missas i offerter. Ventilationsinstallatören kan dra och ansluta kanalerna utan att slutmålningen ingår.

Fråga inte bara var kanalerna går. Fråga hur det ser ut när alla yrkesgrupper är klara och vem som gör den sista ytan.

Befintliga installationsvägar kan ibland användas

Vissa hus har schakt för avlopp, skorsten eller annan teknik. Det betyder inte att ventilationskanaler automatiskt får plats där. Brandavskiljning, åtkomst och själva utrymmet måste kontrolleras.

Ibland går en ny kanal bredvid ett befintligt schakt. I andra hus är en separat väg bättre. Vi utgår inte från att en gammal ritning stämmer på centimetern. Huset behöver mätas på plats.

Hur når kanalerna rummen på nedre plan?

När huvudvägen har kommit ner förgrenas kanalerna ovanför ett undertak, i en hall eller genom angränsande utrymmen. Donen placeras så att luften kan röra sig genom rummet utan att blåsa rakt mot sängen eller soffan.

Tilluft och frånluft arbetar tillsammans. Ny luft kommer in i torra rum och rör sig vidare mot kök och våtrum där den tas ut. Därför planeras donen som ett system, inte som en samling separata ventiler.

Ljudet påverkar också kanalvägen

En kort väg är bra, men inte om den leder fläktljud direkt till sovrummet. Ljuddämpare behöver få plats mellan aggregat och don. Böjar och trånga passager ska inte användas som ersättning för riktig ljudplanering.

När aggregatet dimensioneras med marginal behöver fläktarna inte arbeta onödigt hårt. Efter installationen justerar vi flödet rum för rum med kalibrerade instrument. Värdena hamnar i protokollet du får när jobbet är klart.

Det här ska framgå före byggstart

En ritad kanalväg

Du ska kunna se var kanalerna passerar mellan våningarna och vilka rum som påverkas.

Schaktets ungefärliga mått och placering

Exakta mått styrs av kanalerna, men du ska förstå hur mycket plats lösningen tar innan hålet görs.

Vem som bygger in och återställer

Offerten ska säga om inklädnad, spackling och målning ingår eller beställs separat.

Vilka möbler som behöver flyttas

Garderober och arbetsytor ska vara tömda när montörerna kommer. Då kan installationen fortsätta utan stopp.

Kan man installera FTX utan synliga kanaler?

I många tvåplanshus går det att dölja nästan hela kanalnätet. Något schakt eller en inklädnad kan behövas för att nå nedre våningen. Målet är inte att låtsas att kanalerna saknar storlek, utan att välja en plats där de stör så lite som möjligt.

Det kostnadsfria hembesöket är till för just detta. Vi mäter huset, visar kanalvägarna och lämnar sedan ett fast pris för hela FTX-installationen. Vill du börja med en uppskattning kan du använda vår priskalkylator.
