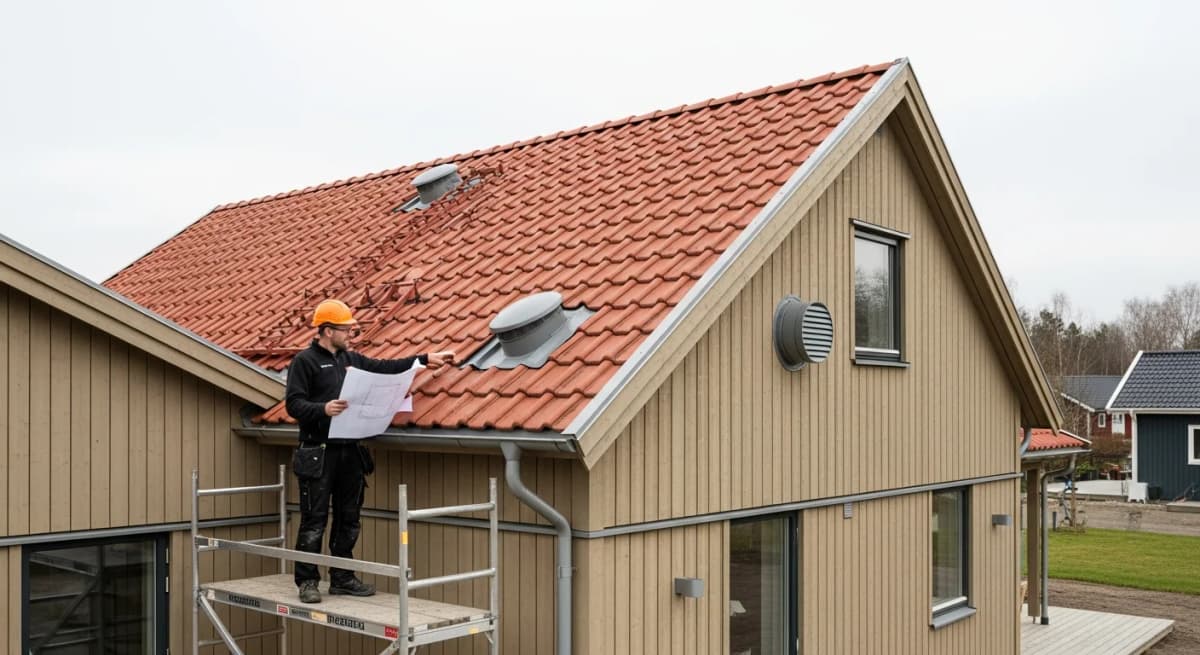

Genom tak eller gavel? Så dras FTX-rören ut

Två stora kanaler ska möta utsidan. Den ena hämtar uteluft till huset. Den andra lämnar tillbaka luften efter att värmen har tagits till vara i aggregatet. Frågan är var de ska passera ut.

Tak eller gavel? Båda kan fungera. Valet avgörs av var aggregatet står, hur huset är byggt och vilken väg som går att göra tät och servicebar.

Först: skillnaden mellan uteluft och avluft

Uteluften är luften som tas in till FTX-aggregatet. Där filtreras den och värms av frånluften innan den går vidare till sovrum och vardagsrum. Avluften är den använda luften som lämnar systemet efter värmeväxlaren.

Luftvägarna ska hållas ordnade så att avluften inte sugs tillbaka in. Placeringen behöver också ta hänsyn till sådant som imkanal, marknivå och platser där avgaser eller annan smuts kan förekomma. Principen för luftflödena beskrivs av Svensk Ventilation i deras guide om FTX.

Det här ritas innan hålet görs. Att improvisera placeringen med borren i handen är ett dyrt sätt att upptäcka att kanalerna korsar varandra eller hamnar nära fel öppning.

Genom tak med en takhuv

Takvägen är vanlig när aggregatet står på vinden. Kanalerna kan då gå en kort väg från maskinen till en takhuv. Inne på vinden isoleras de för att hantera temperaturskillnaden mellan luften och det kalla utrymmet.

Takets konstruktion avgör hur arbetet ska utföras. Betongpannor, plåt och tätskikt kräver olika detaljer. Genomföringen ska passa takmaterialet och anslutas så att regnvatten leds bort. Offerten ska vara tydlig med vem som utför och ansvarar för tätningen.

Fördelar med takvägen:

• kort kanalväg när aggregatet står centralt på vinden
• genomföringen tar ingen plats på fasaden
• uteluft och avluft kan samlas i en avsedd huv
• kanaldragningen kan hållas ovanför boytan

Nackdelen är att taket öppnas. Det kräver rätt detalj för just ditt tak och en arbetsmetod som inte lämnar en svag punkt efteråt.

Genom gavel med väggdon

Gaveln kan vara ett bättre val när aggregatet står nära en yttervägg eller när taket är svårt att arbeta i. Kanalerna går då genom väggen till avsedda utvändiga don.

Vägen ska vara möjlig utan onödiga böjar. På utsidan behöver donen få en placering där de inte stör fönster, uteplats eller framtida fasadarbeten. Insidan ska samtidigt ge plats för isolering och anslutning till aggregatet.

En kort kanal är inte automatiskt en bra kanal. Placeringen utomhus och möjligheten att täta genomföringen väger lika tungt.

Gavelalternativet undviker hål i taket, men flyttar i stället detaljen till fasaden. Där behöver genomföringen tätas mot väder och anslutas snyggt till fasadmaterialet.

Vad avgör vilket alternativ som är bäst?

Aggregatets placering

Står aggregatet mitt på vinden kan taket ge raka vägar. Står det i en tvättstuga nära ytterväggen kan gaveln vara mer logisk.

Husets konstruktion

Taklutning, takmaterial och reglar i ytterväggen påverkar arbetet. Vi kontrollerar även murstock, solceller och andra installationer som inte ska hamna i vägen.

Avstånd mellan luftöppningar

Uteluft och avluft placeras så att luften inte tar en genväg tillbaka in. Aggregattillverkarens anvisningar och husets utformning styr den slutliga lösningen.

Åtkomst för framtiden

Utvändiga delar ska kunna kontrolleras och hållas fria. En placering som är omöjlig att nå blir sällan bättre med åren.

Så går håltagningen till

Först markeras centrum från insidan och konstruktionen kontrolleras. Därefter görs öppningen med verktyg som passar materialet. Kanalen förs genom och anslutningen tätas på båda sidor enligt den valda lösningen.

På vinden eller i andra kalla utrymmen isoleras kanalerna. När allt är anslutet provkörs systemet. Luftflödena mäts och justeras vid donen i rummen, inte ute vid huven.

Frågor att ställa i offerten

• går uteluft och avluft genom tak eller vägg
• ingår takhuv eller utvändiga don
• vem ansvarar för tätning och eventuell återställning
• ingår isolering hela vägen fram till genomföringen
• är elektriker och håltagning med i det fasta priset

Hos oss ingår håltagning och elektriker i det fasta priset efter hembesöket. Vi visar också var genomföringen hamnar innan arbetet börjar. Läs om hela processen för att installera FTX eller boka ett kostnadsfritt hembesök.
